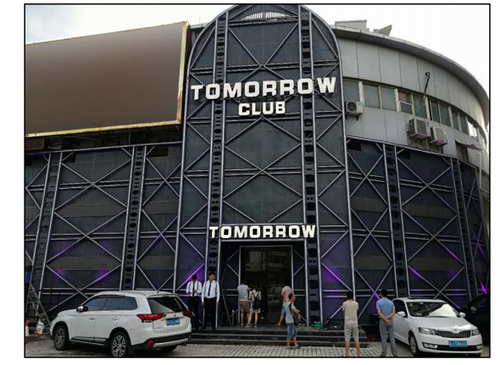

ATNJ モバイルシグナルリピーター.pdf   時間: 2022 年 12 月 28 日 住所：広東省江門市トゥモロークラブ 要件: すべてのネットワークの通話とデータ信号のカバレッジ     明日クラブは新しく装飾されたバーです。バーは豪華な装飾が施され、外壁は鋼板で装飾されているため、バー内の携帯電話の信号は、チャイナモバイル、チャイナユニコム、チャイナテレコムの通信のいずれであっても、通話とインターネットの信号は非常に貧弱です。 wechat のメッセージの送受信が非常に困難です。 バーの改装が完了し、オープン間近です。バー内の 3 つのネットワーク携帯電話信号の問題を解決することは差し迫っています。バー ロビー全体の内部面積は約 500 平方メートルであるため、顧客には 8 バンドの機器が使用され、ロビーのカバレッジ ソリューションとして 2 つの天井アンテナが宣伝されています。 このソリューションを使用する利点は、中国移動の低周波通話 GSM900 と高周波通話の DCS1800、中国電信の通話 CDMA800、および中国聯通の 3G 通話 WCDMA2100 が増幅されてカバーされ、3 ネットワーク通話のニーズと問題を効果的に解決することです。   同時に、China Unicom と China Telecom の 4G インターネット アクセス信号 FDD-LTE1800M、および China Mobile 4G インターネット周波数帯域 D、E、および F は自動的にロックされ、これらは効果的に増幅され、中国のニーズと問題を解決しました。この3つのネットワーク。   さらに、この 8 バンドの全ネットワーク ブースターの最大の利点は、オペレーターがいつこれらの基地局を調整しても、ユーザーの 3 ネットワーク通話と 3 ネットワーク データのエクスペリエンスに影響を与えないことです。すべてカバーされています。   設計されたスキームを次の図に示します。   2 つの LPDA アンテナを使用して、ワイヤレスを受信します。1つはCDMA800M、GSM900M、DCS1800MおよびWCDMA2100を送受信するためのもので、もう1つのアンテナはFDD-LTE 1800MおよびTDD-LTE1900M/TDD-LTE2300M/TDD-LTE2600Mを送受信するためのものです(3方向信号D、E、およびモバイル 4G の F バンドは、デバイスによって自動的に選択されます)。   配線構造: 構築が完了したら、最初のチャネルの信号強度が以下に示されていることをテストします。 最初のチャンネルの最大出力は約 +17dbm です。   2 番目のチャネルの信号強度を以下に示します。 China Unicom and Telecom の 4G FDD-LTE1800M は、2 番目のチャネルでフル出力パワーを備えています: +17dBm。   モバイル 4G チャネルは、最高の信号強度 + 17dBm のフルパワー出力で F バンド TDD-LTE1900M を自動的にロックします。   機器の各周波数帯域の通常の動作状態では、ホール内の各周波数帯域の信号強度テストは次のとおりです。   呼び出し信号であろうとデータ信号であろうと、主要 3 事業者の信号強度はフルバーに達しています。さらに、多くの人がバーで通話とデータ信号を同時にテストすると、信号強度は安定して要求を満たすことができます。   China Mobile と China Unicom 信号のドット テストが実行され、信号カバレッジと信号強度のバランスが取れていることが示されました。以下に示すように、 まとめ： 8バンドのフルネットワークブースターを使用する場合、信号事業者のすべての周波数が含まれているため、使用周波数を考慮する必要はありません。したがって、建設計画を設計するときは、カバーエリア、範囲、必要なアンテナ、およびケーブルの長さだけを考慮する必要があります。   デバイスの画面上の 6 セットの値がすべて最大出力値で機能するように、2 つの LPDA 屋外アンテナを逆さまの位置に異なる方向に向けて取り付けるのが最善です。

ATNJ モバイルシグナルリピーター.pdf 時間: 2023 年 2 月 1 日 住所: KFC レストラン (カイデ タウン) 要件: China Unicom および China Telecom の 4G 信号カバレッジ   KFC Restaurant (CaiDe Town) は、深セン市福田区菜田路の嘉徳鎮の 1 階にあります。KFC レストランの場所は通常、さまざまなビジネス街の中心にあり、通常は 3 つの主要な信号事業者の大きな信号によって覆われています。   サイト調査の結果、中国移動の信号は非常に良好であり、中国移動の信号を考慮する必要がないことがわかりました。ただし、中国聯合通信と中国電信の 4G 信号は、チェックアウト カウンター、キッチン、コーナー、およびオフィスで弱いです。その理由は、中国移動が建物内に電波を受信して​​いたためです。したがって、人々は屋外基地局からチャイナユニコムとチャイナテレコムの信号しか受信できませんでした。さらに、KFC レストランの前に建物があるため、KFC レストランでは China Unicom と China Telecom の電波が弱いのが普通です。   前述の弱い信号の問題を解決するには、正確な信号周波数に狙いを定め、次の位置で信号カバレッジを作成するだけで済みます。     信号調査結果は以下の通り、   上記の信号データによると、China Mobile は内部に優れた信号分布を持っていることがわかりましたが、China Unicom と China Telecom はそうではありませんでした。したがって、中国聯通と中国電信の屋外信号を屋内に送信し、増幅する必要があります。   スキームの設計 信号需要とサイト調査に応じて、6 つの屋内アンテナを備えた高出力リピーターを使用して、チェックアウト カウンター、キッチン、コーナー、およびオフィスで信号を増幅します。次のようなトポロジ図、   配線と施工 KFCレストランの顧客の流れと営業時間を考慮して、建設時間はラッシュアワーを避けるように調整され、建設全体は無騒音でほこりがありません。その上、キッチンの工事は21:30以降に手配されました。   ロビーの屋内アンテナを除いて、他のすべてのアンテナは露出せずに天井に取り付けられています。また、屋外アンテナは看板の下に設置し、変な目立たないようにしました。   効果試験 信号が増幅された後、信号強度は次のようにテストされます。   China Mobile の信号に変化がないことを除けば、China Unicom と China Telecom の信号は大幅に改善されています。特に配達員は、テイクアウトの注文を受け取り、配達を手配するためのより良い経験を持つことができます.信号カバレッジは、クライアントと KFC スタッフにより良い信号エクスペリエンスを提供します。   まとめ KFC レストランは通常、3 つの主要な信号事業者の優れた信号でカバーされているため、信号の問題は、一部の周波数がカバーされていない可能性が高くなります。したがって、正確なサイト サーベイが必要です。適切な周波数の適切なリピータを使用して、特定の信号を増幅し、信号カバレッジの要求を満たすことができます。   また、ケンタッキーフライドチキン店であるため、最も簡単な工法で営業に支障のない工期を考慮しなければなりません。
