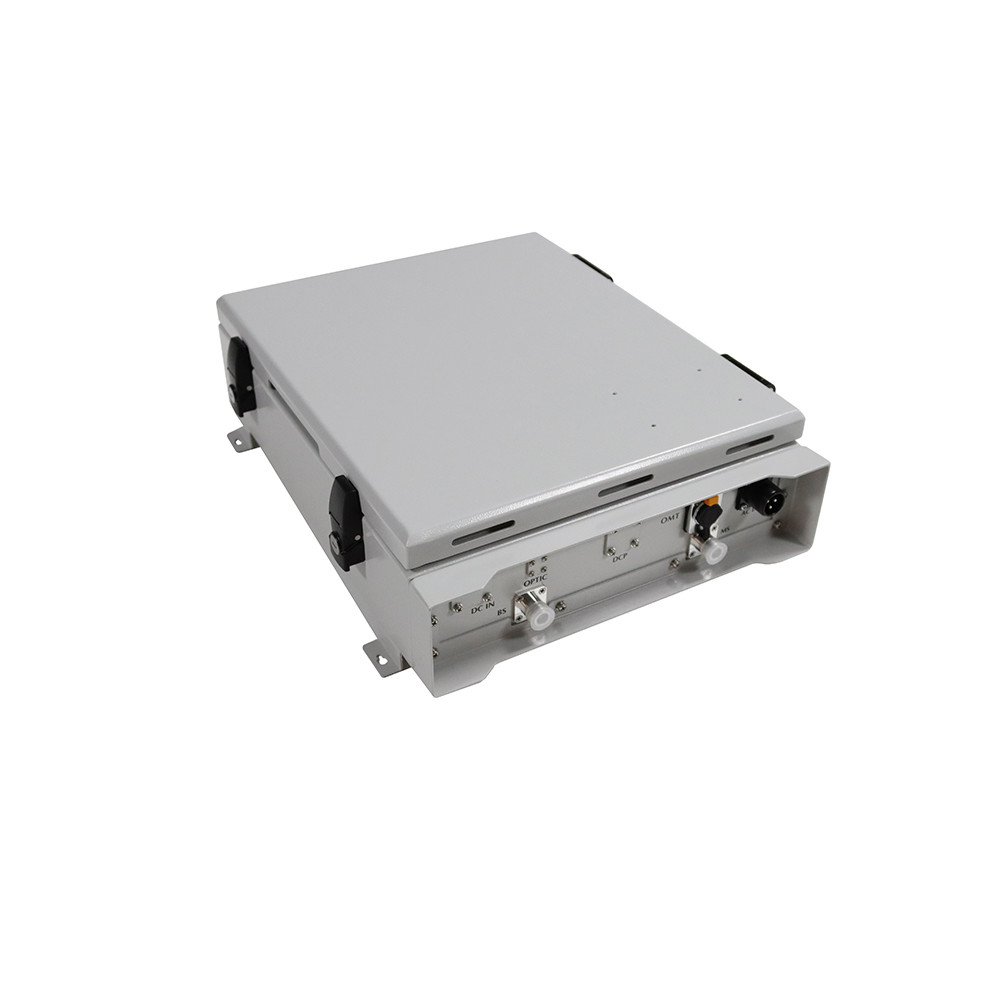

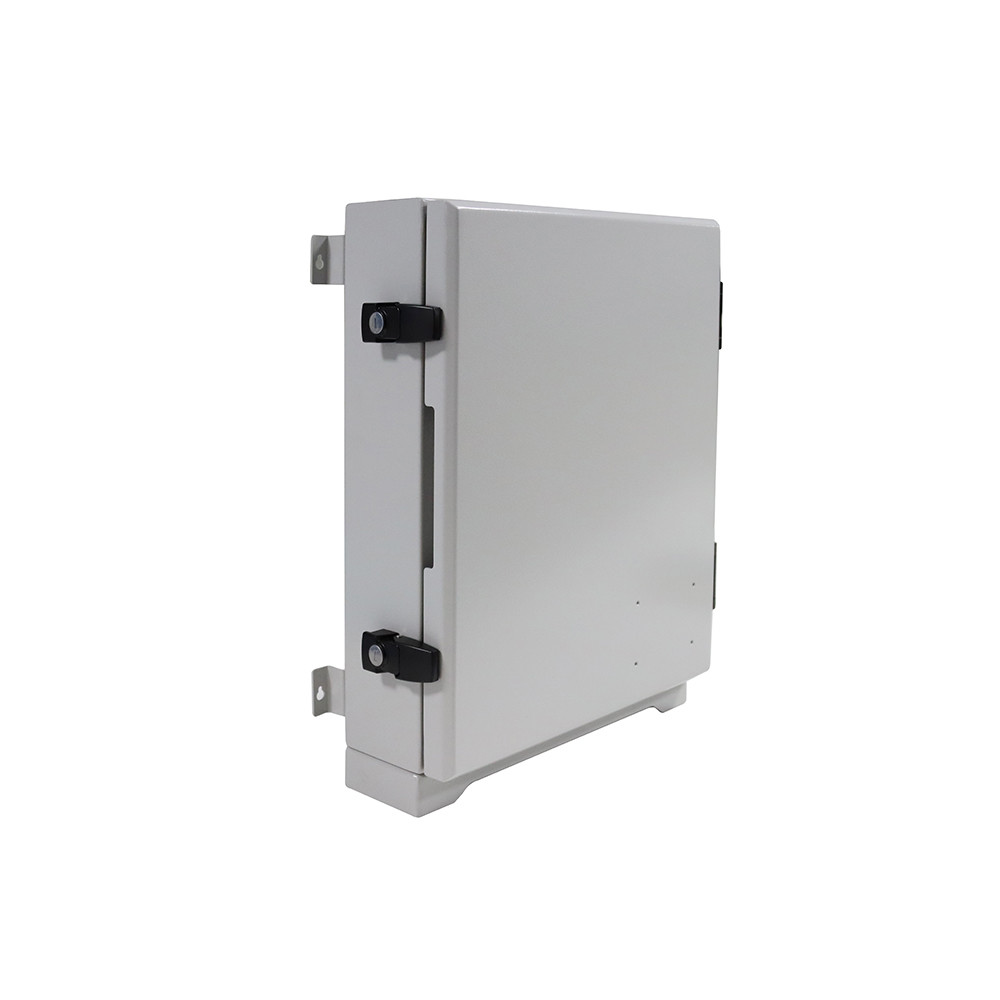

デジタルテトラバンド選択リピーターシステム
テトラデジタルリピエーターは,非常に高い周波数 (テトラ: 30~300MHz) のデジタル無線通信システムのカバー範囲を拡張するために使用される通信機器です.
基本機能:
1信号受信:
* ユーザ機器 (例えば,ハンドヘルドラジオ) からテトラ帯内での弱い/弱度のデジタル無線信号 (DMR,dPMR,P25 段階2) を受信する.
2デジタル処理:
* デジタル信号を解読し,再生し,エラーを修正します (ノイズを増幅するアナログリピーターとは異なり).
3信号再送信:
* より高い電源で,遠隔または阻害された領域に,クリーンされたデジタル信号を再放送します.
主要 な 利点:
* 拡張カバー:地形障害物 (建物,丘) とテトラ範囲の制限 (視線約550km) を克服します.
* 信号完全性:再生によりノイズ/エラーの蓄積が防止され,音声/データ品質が維持されます.
*スペクトル効率:デジタルモジュレーション (例えば,TDMA) をサポートし,1つの周波数で複数のユーザーを可能にします.
特徴
* デジタルフィルタリングは調整可能な帯域幅をサポートし,各帯域は3つのサブ帯域をサポートします.
* 各サブバンドはオンとオフで,増幅制御は別々に実行されます.
* 容易な最適化とトラブルシューティングのためのドナー信号モニタリング
* ULの干渉を防ぐためのインテリジェントアルゴリズム
*新しいeノードBの導入に干渉を最小限に抑えるための自己制御
技術仕様:
| ポイント | 仕様 | |
| システム | テトラ | |
|
周波数範囲 |
アップリンク (Rx) |
380~385MHz |
| ダウンリンク (Tx) |
390~395MHz |
|
| 帯域幅 | 20MHz/0.2MHz | |
|
最大出力 パワー |
アップリンク | 20±2dBm |
| ダウンリンク | 33±2dBm | |
| 最大利益 | 80±3dB | |
| AGC範囲 | ≥20dB | |
| 最大入力電源 (非破壊性) | ≤-10dBm | |
| VSWR | ≤ 24 | |
| システム遅延 | ≤ 6 μs | |
| I/Oインペデンス | 50 Ω | |
| 騒音数 | ≤ 8dB | |
|
偽の放出 |
9kHz~1GHz: ≤ -36dBm | |
| 1GHz~12.75GHz:≤30dBm | ||
| 第3次インターモジュレーション | ≤ -40dBm | |

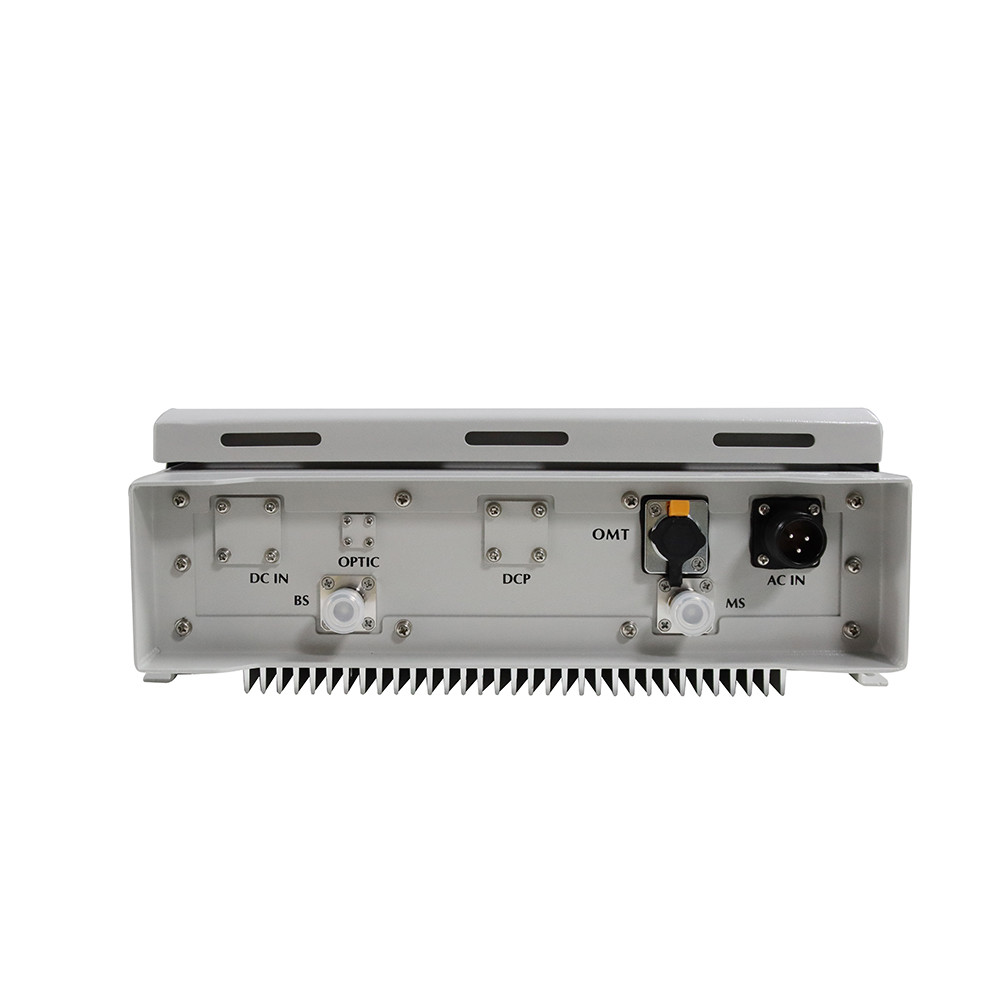

| RFコネクタ | 2*N-女性 | |
| 電力消費量 | ≤ 30W | |
| 電源 | 入力:AC100~240V,50/60Hz | |
| サイズ | 450*335*180mm mm | |
| 体重 | ≤ 12kg | |
| アラームモニタリングシステム | アップリンクの自己振動のアラーム | |
| 隔離検出 | 起動時に隔離チェック | |
| 動作温度 | -10 ~ +50 °C | |
| 適用する | 室内または室外 (IP65) | |
| 相対湿度範囲 | ≤95% (凝縮しない) | |
| マウント | 壁 設置 | |
