May 6, 2023
時間:Apr.29 2021年
位置:JD QiXianのスーパーマーケット（WANKELIの店）
要求:全中国網通の呼出し信号そして4Gデータ信号

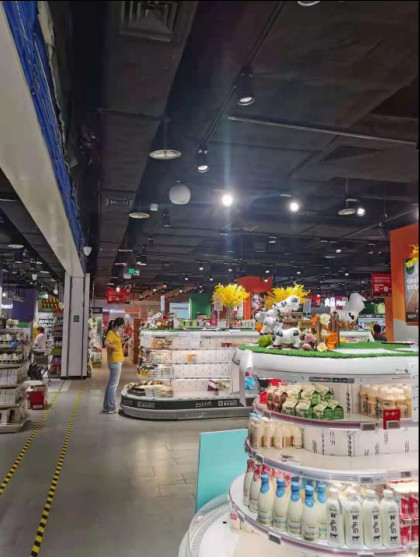

JD QiXianのスーパーマーケット（WANKELIの店）は福田区のAntuoshanの地下鉄駅の出口の近くの「WANKELI-ZHEN」の住宅区域の指揮台の建物そして地階1の床に、シンセンある。「WANKELI-ZHEN」が最近造られると同時に、信号オペレータからの信号の適用範囲は整理されないが、スーパーマーケット（Apr.30）の開始時は差し迫っている。
デッサンおよび分野の調査に従って、JD QiXianのスーパーマーケットの2部があることが分られる。1部は300sqmのまわりにの1階の配分地区であり、他の部分は2300sqmの区域の地階の第1床で、はたらく、貯蔵するそしてオフィス区域スーパーマーケットである。
1階の配分地区
分野の調査の後で、私達は1階の配分地区は通りに近く、仕切りか妨害なしで小さい区域があることが分った。ここの3つのネットワークの信号はすべての非常によい。従って、私達は配分地区のための移動式信号の適用範囲がある必要はない。
但し、スーパーマーケットが信号オペレータからの屋内信号外乱なしに地階の第1床の中心にあるので、非常に弱い信号だけ特定地域、明白でない呼出し信号および4G信号で受け取ることができない。
買物をするか、または働くことのためのフリーザー、ない問題を除いて、2G/3G/4G信号は十分にオフィスのスーパーマーケットで、特にカバーされる必要があり、checkout。
機構
次として屋内信号外乱の配線:
1つは配分地区の外壁で、屋外のアンテナよい信号資源を受け取るために取付けられている。
2つは配分地区の内壁で、光ファイバーの完全なnetcomの中継器（MU）取付けられている。
3、地階の第1床の機械部屋の中継器（RU）に1階の配分地区のMUを接続するために200メートル光ファイバーケーブルをワイヤーで縛る。
4のB1の全中継を持つために17本の天井のアンテナを接続するRUからの分配チャネル。
上記の緑地面積はオフィス区域で、区域をcheckout。
次の通り設計されている地勢学:
外壁の近くで次の通りテストされる信号強度
中国移動通信集団公司4G TDD-LTE1900MHzの信号強度-85dBm
中国電信4G FDD-LTE2100MHzの信号強度-81dBm
中国聯合通信4G FDD-LTD1800MHzの信号強度-84dBm
テストされた信号強度に基づいて私達は私達の5バンド光ファイバーMU-RU完全なnetcom装置を使用する。1階の配分地区からの150メートルの間隔上のスーパーマーケットの位置のために、光ファイバーケーブルが付いているMU-RUの関係の解決は効果的にケーブルの損失を減らすことができよりよい性能を持つために二重増幅されてできた。
装置紹介
UDASの紹介
UDAS:超広いバンドはまた光ファイバーの配分組織と呼ばれたアンテナ システムを、配った。その主な特長は長距離信号伝達の要求に応じることができる光ファイバーケーブルと主要な単位（MU）およびリモート ユニット（RU）を接続することである。光ファイバーケーブルの信号伝達は20-120km （単一バンド信号）または2-5km （多バンド信号）である。『
多重交換装置
光学モジュール
電源モジュール
Minitorモジュール
主要な単位（MU）
リモート ユニット（RU）
働き主義の図表
システム地勢学の図表
UDASは大きい区域信号の適用範囲に加えられる伝達の信号の減少問題を解決するよりよい性能があることができる。MUおよびRUによる二重増幅された信号は効果的に弱い信号の拡大を保障し、よりよい適用範囲より大きくおよび性能をさせる完全な出力電力のすべての装置を保障できる。
二重拡大によって、システム利得は85dBmまであることができる。3000-5000sqmを覆うためにそれが15-20本の屋内アンテナによって接続するようにする27dBmは十分にRUの出力電力にあることができる。
構造および取付け
パネルのアンテナは1階に配分地区の外壁に取付けられている屋外のアンテナとして採用される。
主要な単位（MU）は1階に配分地区の内壁、およびリモート ユニット（RU）で地階の第1床の機械部屋に取付けられている取付けられている。
スーパーマーケットの開始時の使用を保障するためには、すべての装置のインストールを完了し、全屋内アンテナ配分を完了するように2.5日だけかかった。その上、私達のケーブルはすべて私達に特性およびスーパーマーケットからの激賞勝ったケーブル・トレーでワイヤーで縛られる。
プロジェクトの効果
5つのバンド頻度は非常に良い業績を実現できること構造および取付けが、私達信号強度をテストした後。次それは5つのバンドのための装置働く価値である:
出力電力はまた非常に良い業績を実現できる。優秀な呼出し信号および4Gデータ信号はスーパーマーケットのあらゆるコーナーでテストできる。信号強度は次の通りテストした:
中国移動通信集団公司4Gの信号強度-75dBmへの-90dBm
中国電信4Gの信号強度-80dBmへの-95dBm
中国聯合通信4Gの信号強度-85dBmへの-95dBm
JD QiXianのスーパーマーケットにまた自己テストが、それすべての店のスタッフ テスト メッセージを頼むことである同時に呼んだり、サーフする性能が要求に応じることができるかどうか見るためにインターネットをあった。証明の後で、それらは私達の機構と非常に満足する!
私達がプロジェクトを受け取った後プロジェクトを終えるために10日以下かかった。私達は最もよい解決およびスーパーマーケット信号の適用範囲の顧客の要求に応じるのに最も速い構造の効率を使用した。
このプロジェクトはスーパーマーケットのための典型的な信号の適用範囲の解決である。
シンセンATNJのコミュニケーション技術Co.、株式会社
Apr.30 2021年
