トンネルでの携帯電話の覆盖の改善に関する報告

トンネルでの携帯電話の覆盖の改善に関する報告

一、 フィールド説明

このトンネル段 (1.4km) は,モバイルカバーを向上させました.光ファイバー無線リピーターステーションの"つと2つを導入しました.

システム・スキーム設計のトポロジーは次のとおりである.

パイプ・ギャラリーの敷地と設置・導入の実際の状況を以下のとおり確認する.

1.4kmの廊下の中央には 防火壁や防火ドアはありません トンネルの北口から南口まで 廊下全体が直線です

外部アンテナ (フラットプレートアンテナ) は南向きである.

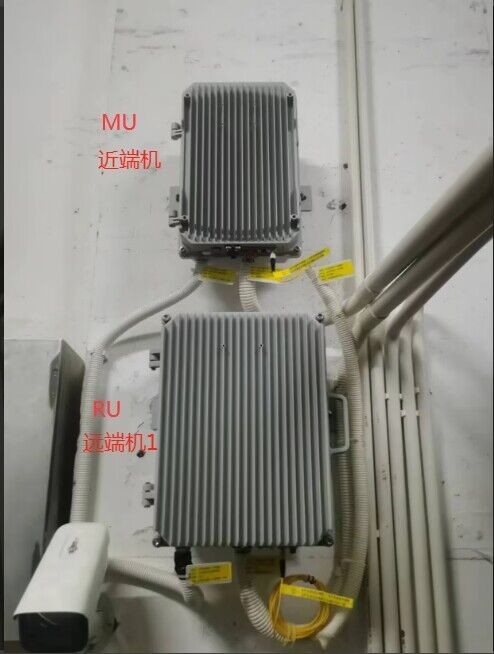

MUリピーターはRUリピーター1と同じ位置で北の入口パイプギャラリーの頭部に位置し,RUリピーター2は1.4kmのパイプ走廊の尾部に位置しています.

2つの RU リピーターの室内分布は同じで,2つのセクションから中央まで 主要なフィードラインがあります.70メートルほど離れたところには 中央の信号を遮るための 室内アンテナが接続されています下の写真のように:

この画像をダブルクリックして拡大できます.

二、調整と試験

MU と RU のリペーター 1 は,内外ケーブルと接続されています.光ファイバーと電源ケーブルが接続されている.RUリペイター2は光ファイバーに接続されていないし,電源が供給されていません.したがって,MUとRUリペイター1の上部コンピュータの稼働を実行し,カバー信号をテストすることができます.

三修正説明書

1、 RU リピーター 1 と RU リピッター 2 の間の光ファイバーは,黒い丸い尾接続器 (FC/UPC) を通して接続しなければならない.

2、RU リピーター2の電源は正しく設置されなければならない.

3外部アンテナを 90度東向きに ベースステーションに向かって

この調節によって,ベースステーションから直接送信される源信号が得られ,設備の作業入力信号と出力信号は5dB以上強化することができる.

4、 RU リピーターの位置を調整する (非常に重要です)

現在,2つの RU リピーターは1.4kmのパイプ走廊の両端にあり,各 RU リピーターの室内フィッダーラインは50-12同軸ケーブル損失パラメータに従って600m以上です.,600mの線損失は60dBm (1000電源) に達し,300mの線損失は1ワット相当の30dBmです.

矯正方法: 2 つの RU リピーターを各室内フィードラインの中央部に移動します.そして2つのRUリピーターは,機器室の元のアンテナ ANT5とANT6の真ん中に移動します.. 装置の出力は,それぞれ左側と右側に信号を出力するために,空洞の2電力のスプリッターを採用します.図に黄色でマークされたコップラーに注意してください.入口と出口ポートを切り替える.

画像をダブルクリックして拡大する

下の表を参照してください.

5、コップラーパラメータの調整

工事現場の階段の状況により,我々は1つ目のアンテナATN1の位置で橋に上昇した後で10DBコップラーを見る RUリペーター2近くホストは,アンテナの各作業ポートの信号強度がバランスであることを確保するために,大きな値を持つカップラーを使用する必要があります弱点に近い状況ではなく

主機から最初に2つの主要線に分割された 2つの主要線から4つのコップラーが使用されます.4つのコップラーが大きいから小さな使用に値.
